PROVE CON ULTRASUONI: METODOLOGIA DI INDAGINE

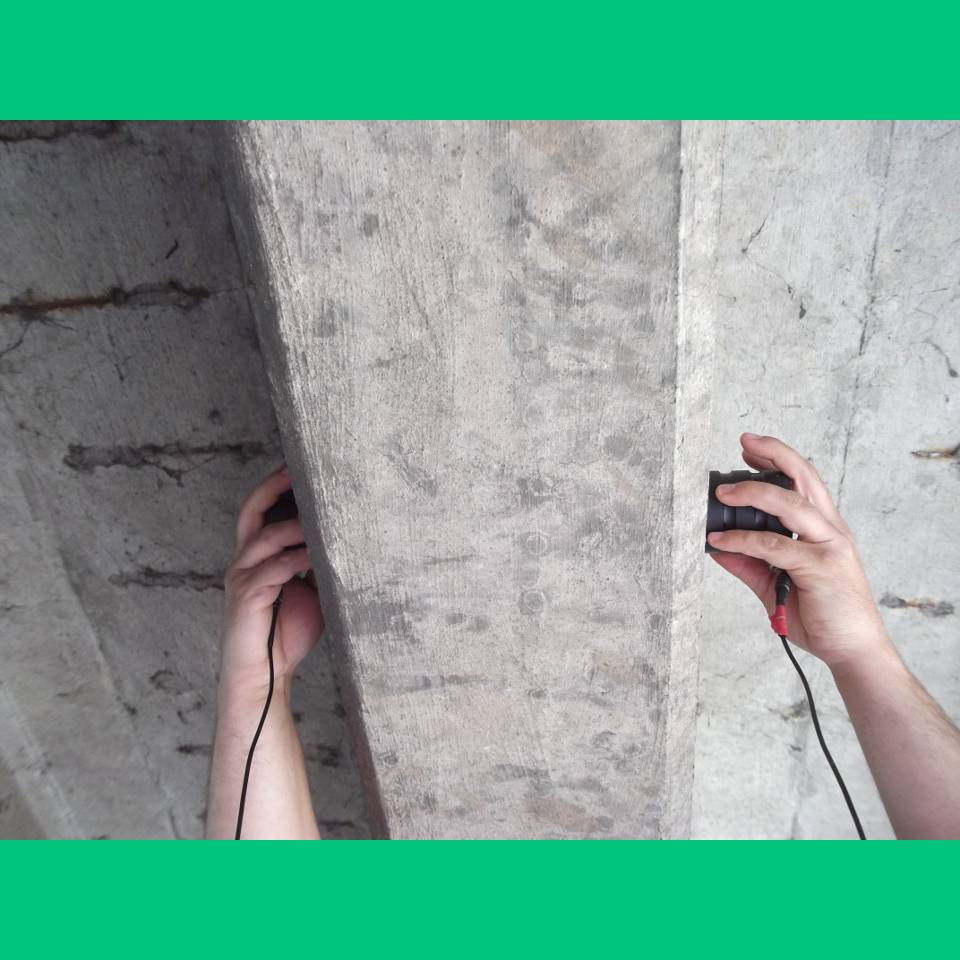

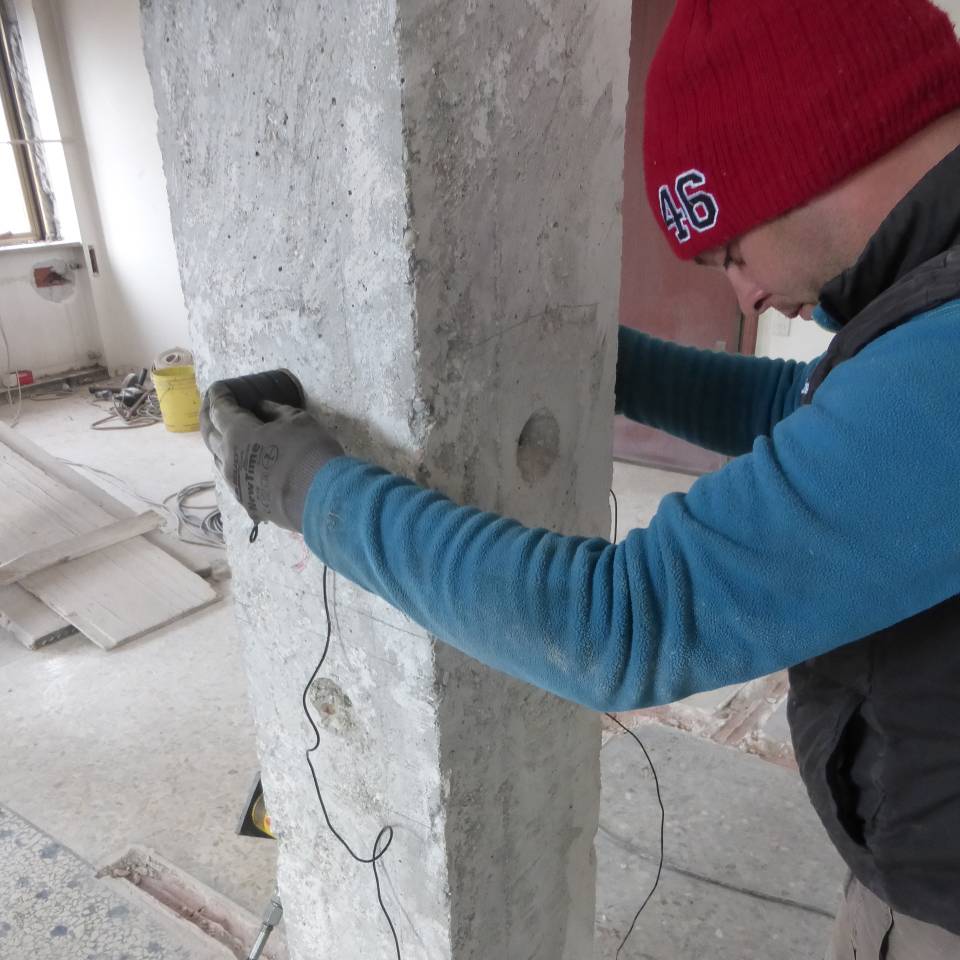

Le prove con ultrasuoni consistono nella misura della velocità di propagazione delle onde ultrasonore nel calcestruzzo.E’ possibile determinare correlazioni empiriche per stimare la resistenza del materiale, attraverso la misura della velocità di propagazione delle onde. La norma EN 13791 fornisce la curva di correlazione di base, attraverso cui ottenere la curva di correlazione specifica per taratura con valori ricavati dalle prove su carote.
CARATTERISTICHE DELLE PROVE CON ULTRASUONI
- Si tratta di una prova non distruttiva.
- I risultati sono attendibili sui calcestruzzi non fessurati e omogenei.
- I fattori che influenzano la misura della velocità ultrasonica nel calcestruzzo sono molteplici: il contenuto di umidità, la temperatura, la forma e le dimensioni dell’elemento strutturale, la presenza di lesioni o cavità. Occorre prestare particolare attenzione alla presenza di barre di armatura nella zona in cui si effettuano prove con onde ultrasoniche: queste infatti alterano la velocità ultrasonica, in genere aumentandola.
Applicazioni
- Valutazione qualitativa della morfologia della sezione di un paramento murario con individuazione delle discontinuità (nel caso ad esempio di murature a più paramenti), e di eventuali anomalie ed imperfezioni come ad esempio inclusioni o cavità
- Ottenere informazioni qualitative sulla resistenza del calcestruzzo, sul modulo elastico statico e dinamico, sull’omogeneità del materiale
- Valutazione dello stato di degrado e della presenza di microfessurazioni
- Valutazione dell’efficacia di un intervento di consolidamento di murature, nel caso ad esempio di iniezioni di malta
Strumentazione

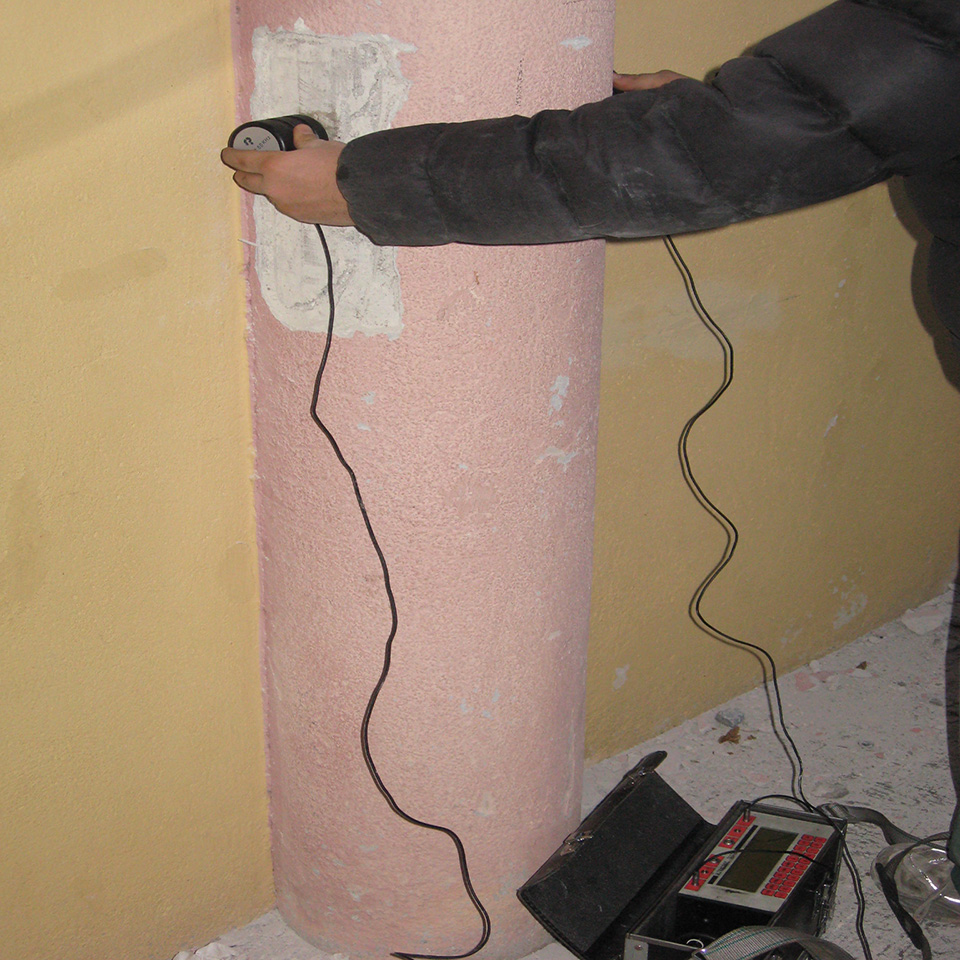

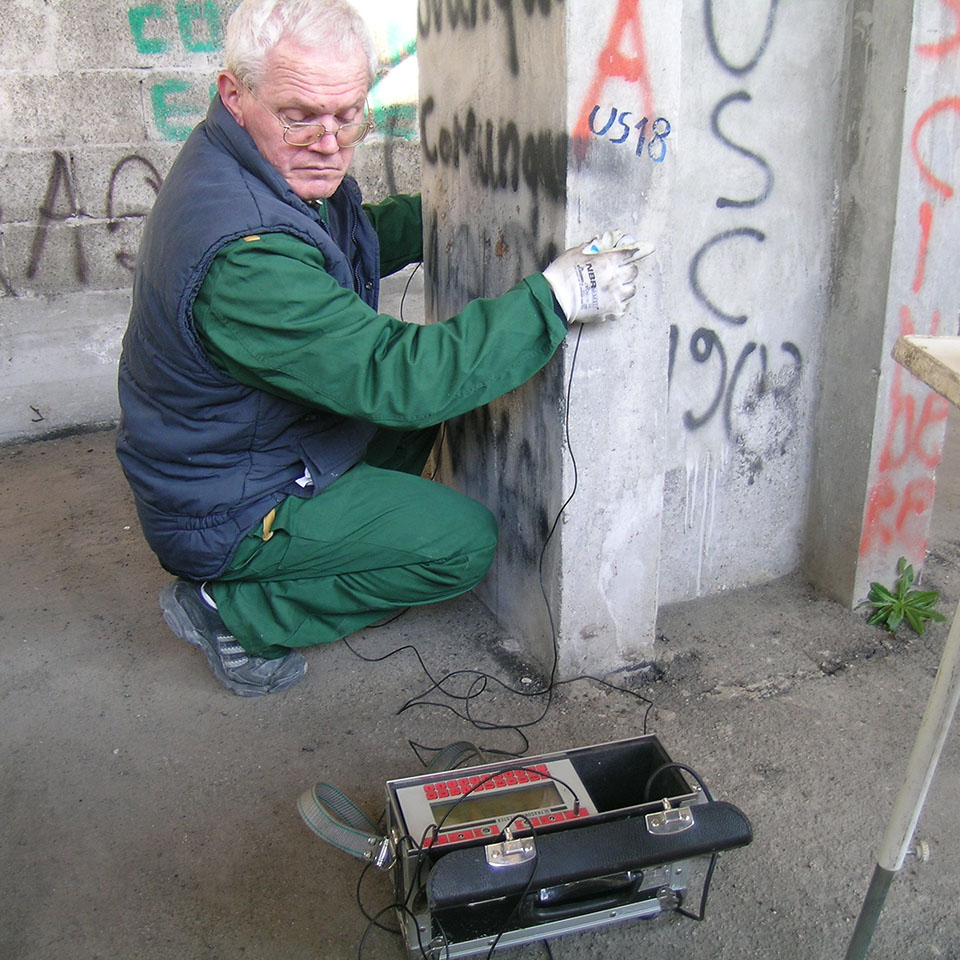

RILEVATORE DI ULTRASUONI PORTATILE – SISTEMA DI ACQUISIZIONE
Normativa di riferimento
UNI EN 12504 – 4
